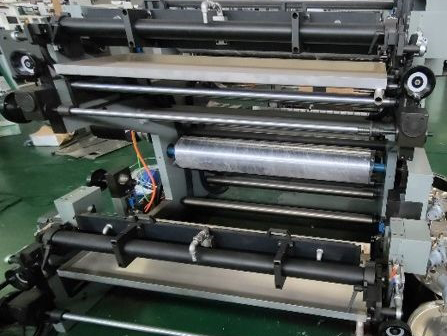

Unidade de impressão

Essa unidade de impressão flexográfica da máquina tubeira para saco valvulado é uma impressora em linha de 4 cores. Para produzir sacos valvulados com comprimentos diferentes, é necessário trocar os cilindros de chapa e as rodas.
Nota: apenas mudanças nos cilindros de chapa são necessárias se não há mudança necessária no comprimento do tubo. Nesse mecanismo de impressão, você pode limpar a bandeja de tinta e o cilindro de chapa quando estiver mudando as cores e usar um rolo anilox de cerâmica para aplicar uma quantidade consistente de tinta.
O cilindro de chapa é levantado pelo cilindro pneumático quando a unidade de impressão para, para que a chapa de borracha e o cilindro de chapa sejam separados para evitar que se grudem.

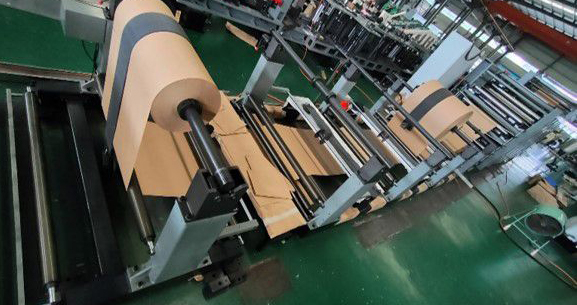

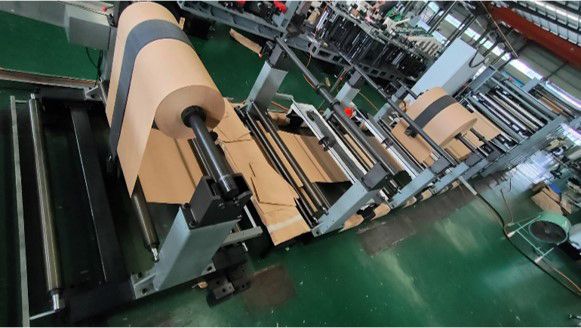

Unidade de desenrolamento

Essa unidade de desenrolamento consiste em 5 conjuntos de suporte de rolo, nos quais é usado um eixo pneumático expansivo. É fácil de operar e preciso no posicionamento. Cada conjunto é equipado com um suporte de rolo, ajustando o dispositivo para posicionar o papel.
O freio de tensão está incluso na configuração padrão, enquanto o freio magnético a pó é opcional.
Você pode colocar o rolo sobressalente no suporte e então usar fita adesiva para conectar ao rolo que está acabando. Dessa forma, os rolos podem ser trocados rapidamente.
O primeiro conjunto de rolos é equipado com dispositivos de orientação e posicionamento de bobina.

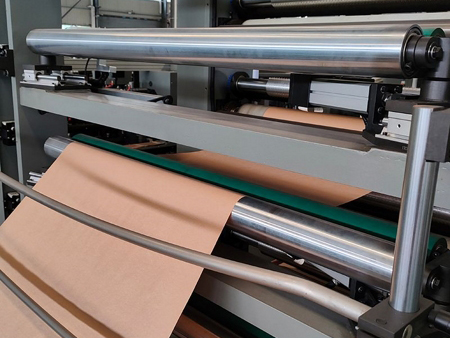

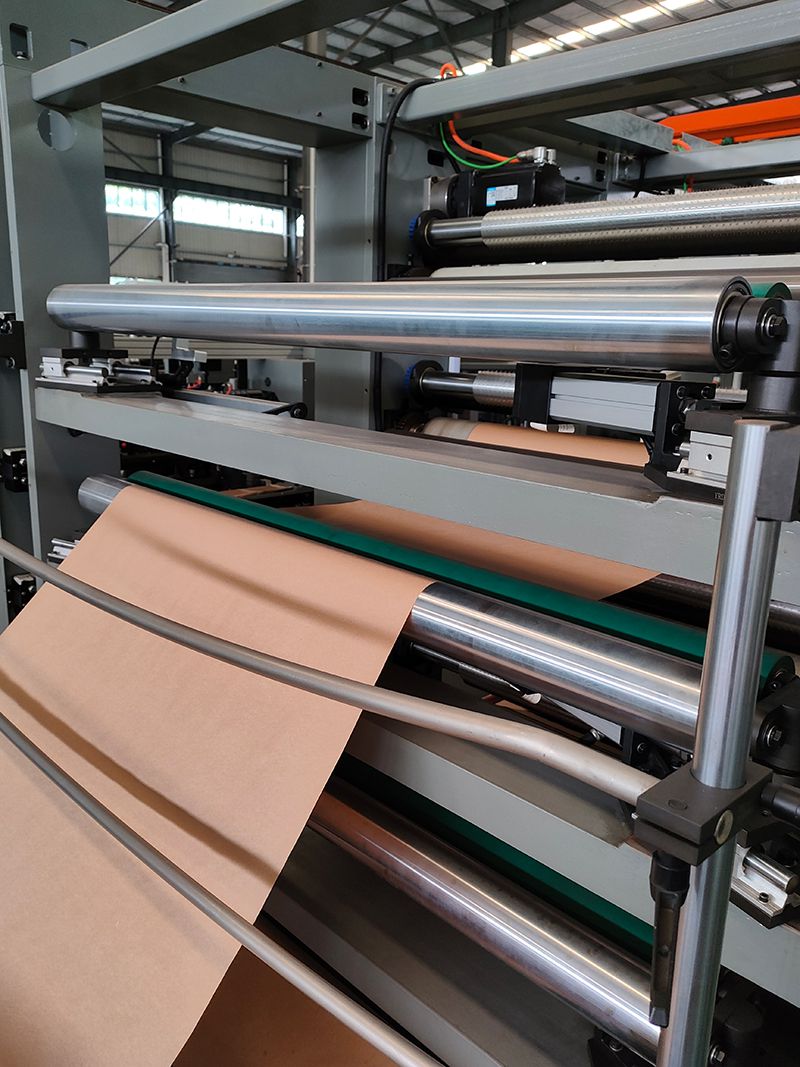

Unidade de orientação da bobina

Rolos de papel em alta velocidade garantidamente passarão pelo caminho determinado. Esta unidade de orientação da bobina da nossa máquina tubeira para saco valvulado ajuda a estabilizar a qualidade do produto, aumentando a eficiência e economizando materiais.

Este mecanismo de orientação de bobina possui uma estrutura de quatro camadas: cada camada possui dois rolos paralelos, respectivamente. Esta unidade é fácil de operar; os rolos podem se mover horizontalmente em determinado ângulo controlado pelo servomotor. Os sensores podem orientar o rolo de papel detectando as bordas do papel, orientando-o para a posição correta de rolagem.

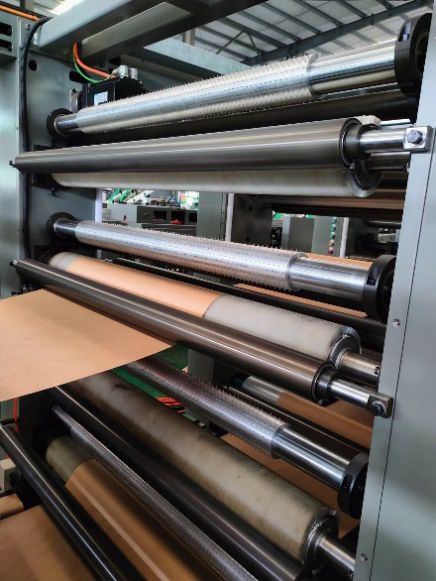

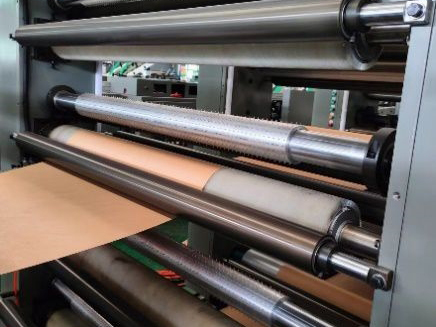

Unidade de perfuração intermitente

A unidade de perfuração intermitente possui um design de orifícios de 4 camadas; a unidade de perfuração de cada camada pode ser ajustada para ser compatível com pinos de comprimentos diferentes. A área do orifício também pode ser ajustada e suas especificações podem ser alteradas ao mudar as mangas.

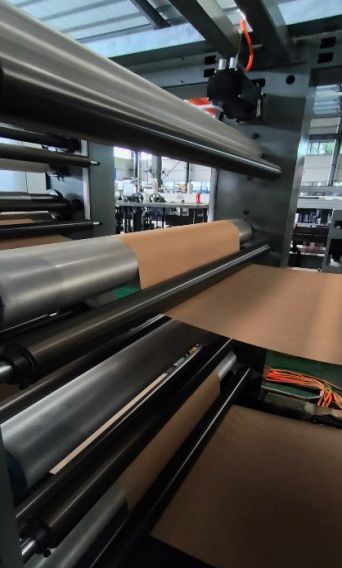

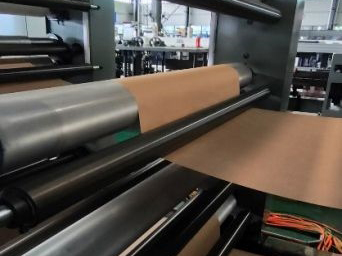

Unidade de tração auxiliar

A unidade de tração auxiliar da nossa máquina tubeira para saco valvulado é formada por 4 rolos de tração com forças motrizes.
O mecanismo alivia a tensão no rolo principal, garantindo a estabilidade dos rolos quando há a troca entre tração auxiliar e principal. Deste modo, rolos não quebrarão no processo em virtude de forças inadequadas.

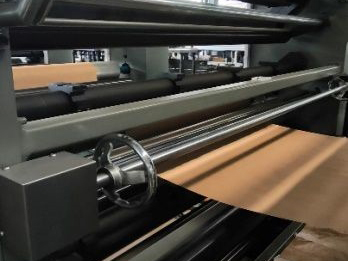

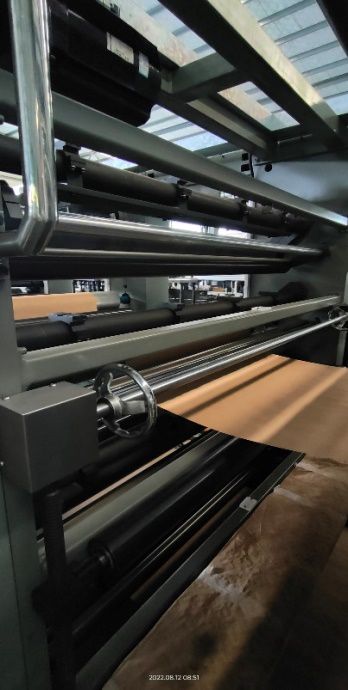

Unidade de perfuração transversal

A unidade de perfuração transversal da nossa máquina tubeira para saco valvulado é controlada por servomotor e irá rastrear os rolos automaticamente. Você pode ajustar as especificações pelo touchscreen, configurando o comprimento do corte, áreas sincronizadas e não sincronizadas.
Quando o rolo está quebrado ou acaba, a unidade de detecção de luz vermelha irá desligar a máquina e enviar um alerta.Em áreas sincronizadas, a velocidade linear da perfuração se iguala à velocidade de movimento dos rolos, para que os orifícios sejam feitos de forma ordenada.
O posicionamento dos pinos é determinado pelo formato da ponta do tubo de saco de papel.

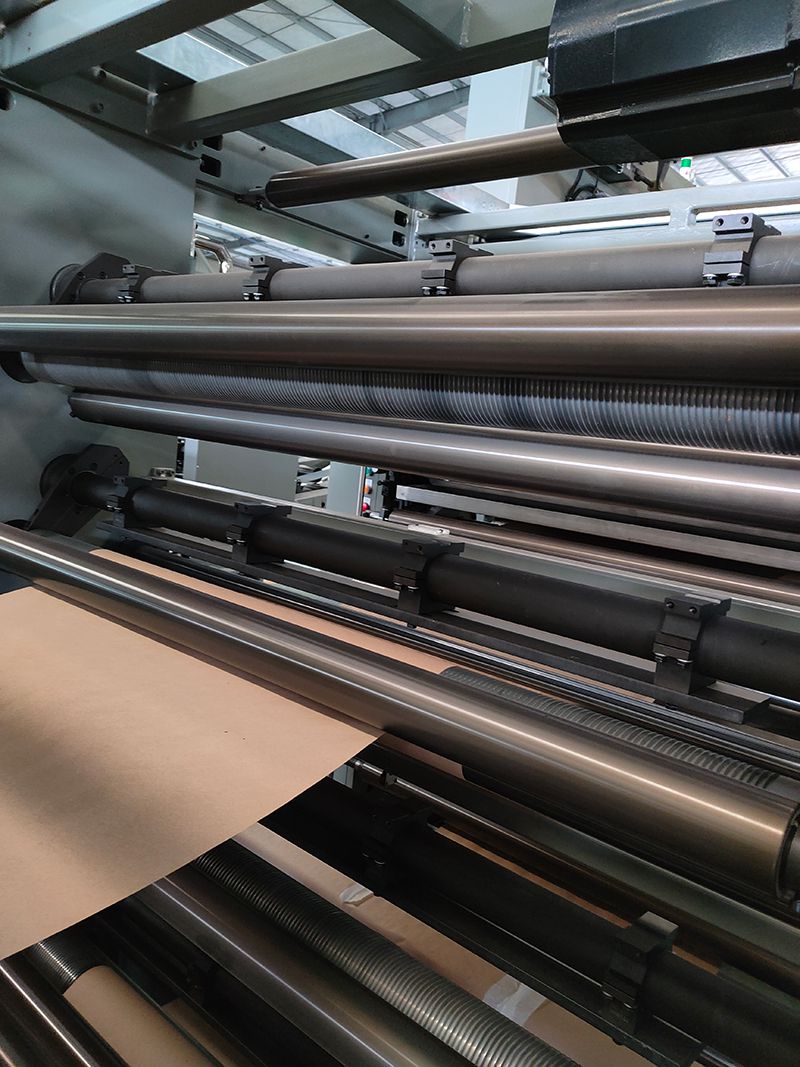

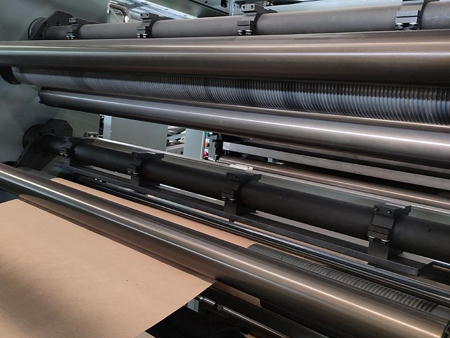

Unidade de adesão transversal

Na unidade de adesão da máquina tubeira para saco valvulado, você pode aplicar cola em diversas camadas de um rolo em ambos os lados da linha de perfuração. Em outras palavras, nas aberturas de início ao fim dos tubos de saco de papel, e então colar os múltiplos papéis em um rolo principal. Deste modo, você pode separar o tubo de saco de papel da camada mais interna usando a máquina coladeira de fundo de saco valvulado posteriormente.

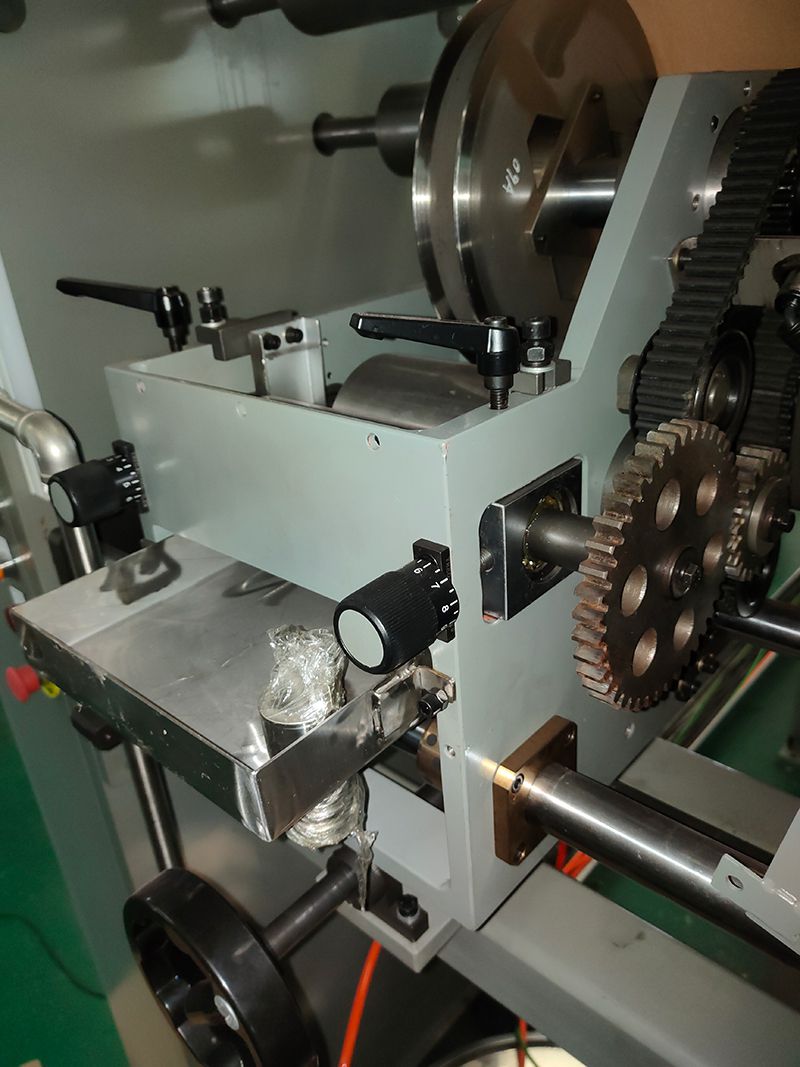

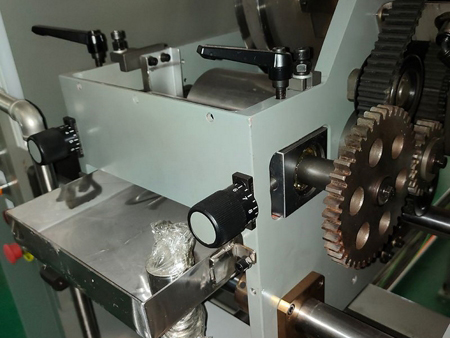

Unidade de adesão longitudinal

A unidade de adesão longitudinal da máquina tubeira para saco valvulado é usada para a adesão da vedação central depois que o papel está pronto.
Esta unidade é controlada por servomotor. Quando a posição de corte de papel passa pela roda adesiva, ela irá se juntar à parte sem cola. Desse modo, a situação de adesão causada por cola desnecessária no processo de corte pode ser evitada.
Você pode ajustar as distâncias entre a roda adesiva e o cilindro de cola para ajustar a quantidade de cola.

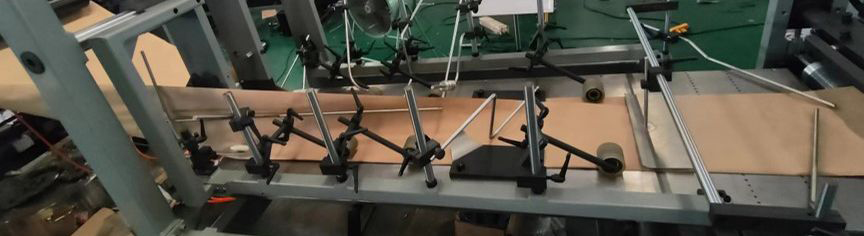

Unidade de formação

A unidade de formação da máquina tubeira para saco valvulado transforma folhas de papel em tubo.
Você pode fazer tubos de saco de papel em formato A, com o formato M também disponível.
Você também pode ajustar a largura do tubo por manivela, ou ajustar com a prensa. A unidade é fácil de operar.

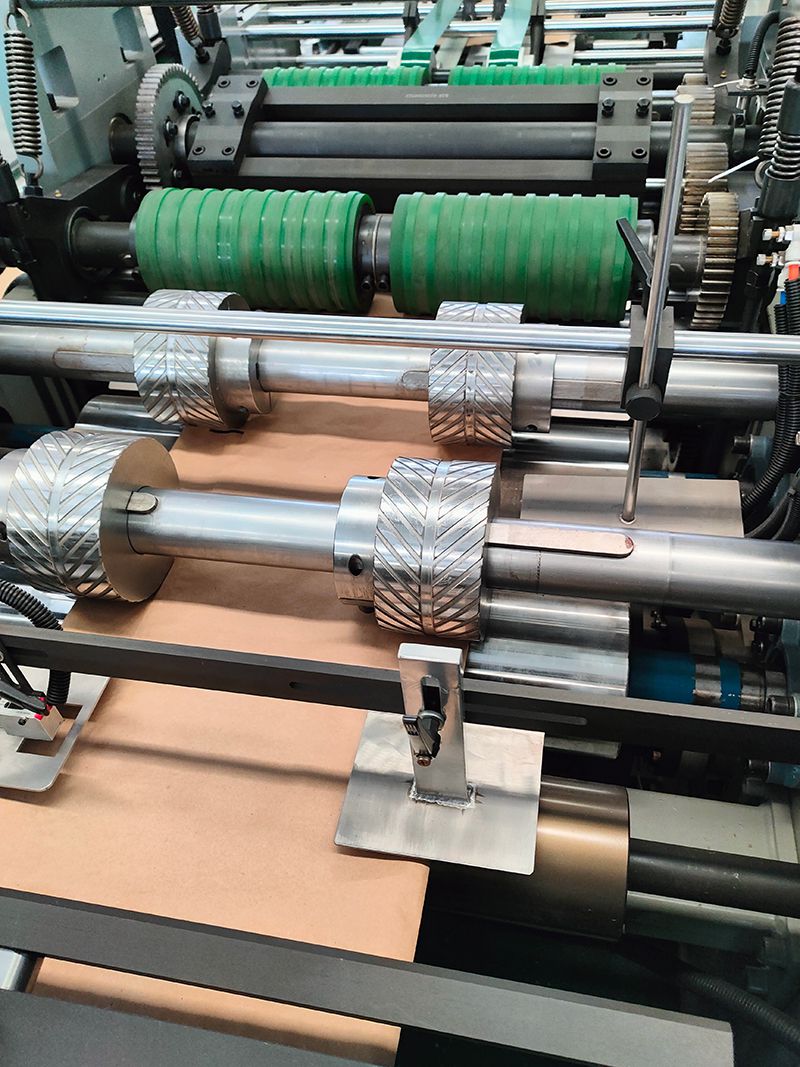

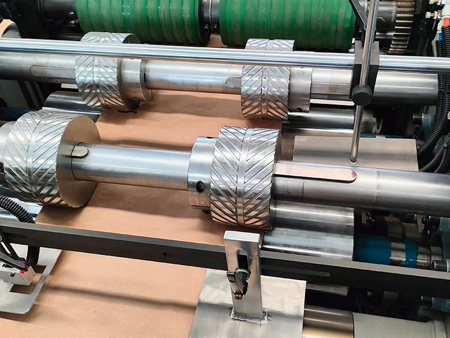

Unidade de corte nivelado de tração principal

O mecanismo de tração principal arrasta o papel para frente; a pressão do rolo de tração é ajustável;
Equipada com rolos de pressão de corte dianteiro e traseiro, a elevação e abaixamento dos rolos é controlado por câmeras; os tubos de saco de papel são separados de uma a um na linha de perfuração em virtude da pressão descendente e da diferença de velocidade dos rolos de pressão de corte dianteiro e traseiro;
O rolo de corte pode ser minuciosamente ajustado para esquerda e direita, e é equipado com uma estrutura ranhurada que ajuda a evitar que o rolo de corte toque a cola quando pressionado para baixo, para prevenir que a cola seja espremida e para fornecer suficiente ligação.
Dois modos de trabalho: corte nivelado e perfuração horizontal, que pode ser alterado de acordo com o processo do saco de papel;

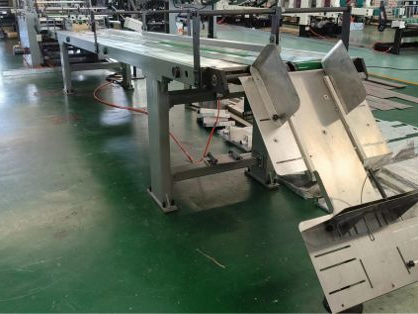

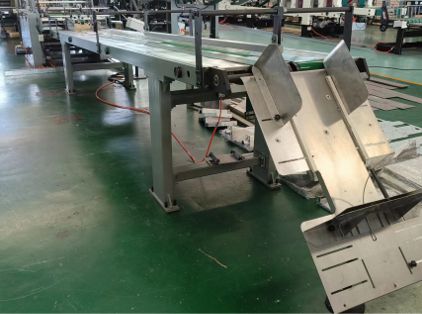

Unidade de descarregamento de saco valvulado

Após o corte, tubos de saco de papel vão para a unidade de descarregamento de saco separadamente, movendo-se lentamente na esteira. Quando os tubos atingem determinada quantidade, o cilindro perto da área de descarregamento de sacos ascenderá para dar partida na correia no meio; tubos de saco entre a estrutura de suporte e correia ficarão imóveis e os tubos de saco no cilindro traseiro entrarão na área de descarregamento. Isso ocorre com o intuito de manter o número do tubo de saco de papel em mente. Os tubos de saco de papel da frente serão sobrepostos. Em determinado momento, o cilindro retrai e os tubos de saco de papel serão enviados de volta para a unidade de descarregamento de saco valvulado.
